環境事業

輻射式冷暖房システム「エコウィン(ecowin)」

輻射式冷暖房システム「エコウィンHYBRID」

輻射式冷暖房装置 × 対流式高性能エアコン
ecowin HYBRID

エコウィンハイブリット

冷凍サイクルを向上させた超高率運転を実現し、輻射式の健康・快適性と省エネ性、エアコンの操作性、爽快感、多機能性を世界で始めて両立させました。
最大の魅力は輻射式の健康快適性であり、冬は足元から暖かい輻射暖房感、夏は健康・快適な輻射式冷房が最大の特徴です。
また、地球温暖化が年々深刻さを増している中で、新技術により、エネルギー問題・地球温暖化の抑止に大きく貢献できます。現在、エネルギー消費の30%といわれている空調エネルギーを削除し、低炭素化社会を創造することが急務であり、この問題に大きく貢献する技術、Businessモデルとして国内外で高い評価を得ています。

輻射(ふくしゃ)とは?

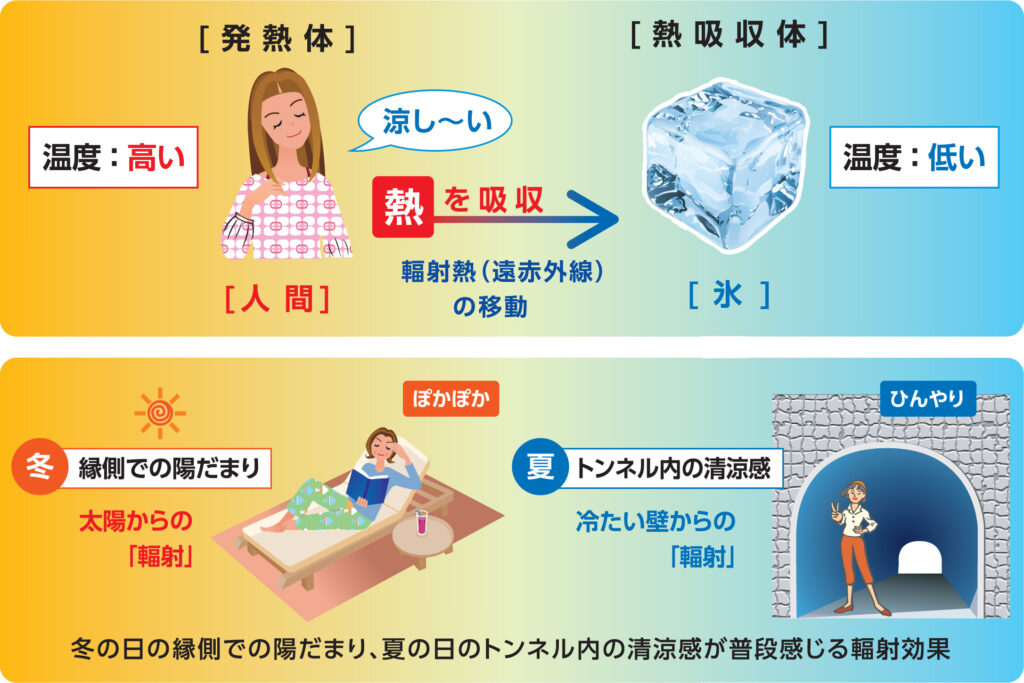

輻射とは、遠赤外線の働きで「温度が高いところから低いところへと対象物に直接熱が伝わる」原理です。
冬の陽だまりの暖かさや、夏のトンネル内の涼しさがその例です。

輻射イメージ 氷、トンネル

エコウィンは、温度の高いところから低いところへと直接熱エネルギーを交換し冷暖房を行う仕組みです。空気を介して冷暖房する従来の空調に比べて輻射熱を利用するエコウィンは、人はもちろん床・壁・天井を直接的に温めたり冷やしたりします。

輻射イメージ 部屋のコピー

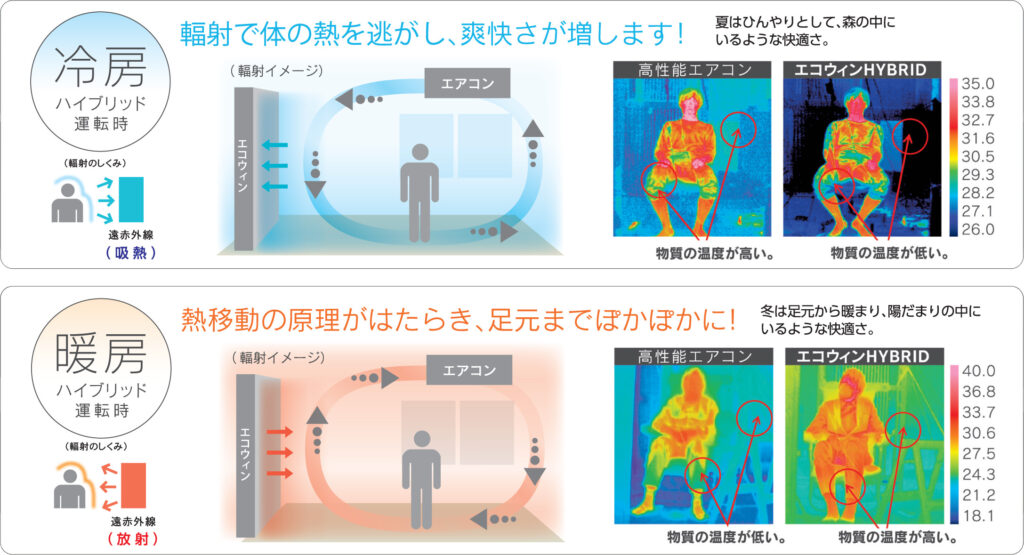

エコウィンの仕組みと原理

輻射式冷暖房「エコウィン」の夏と冬のそれぞれの効果をご説明。

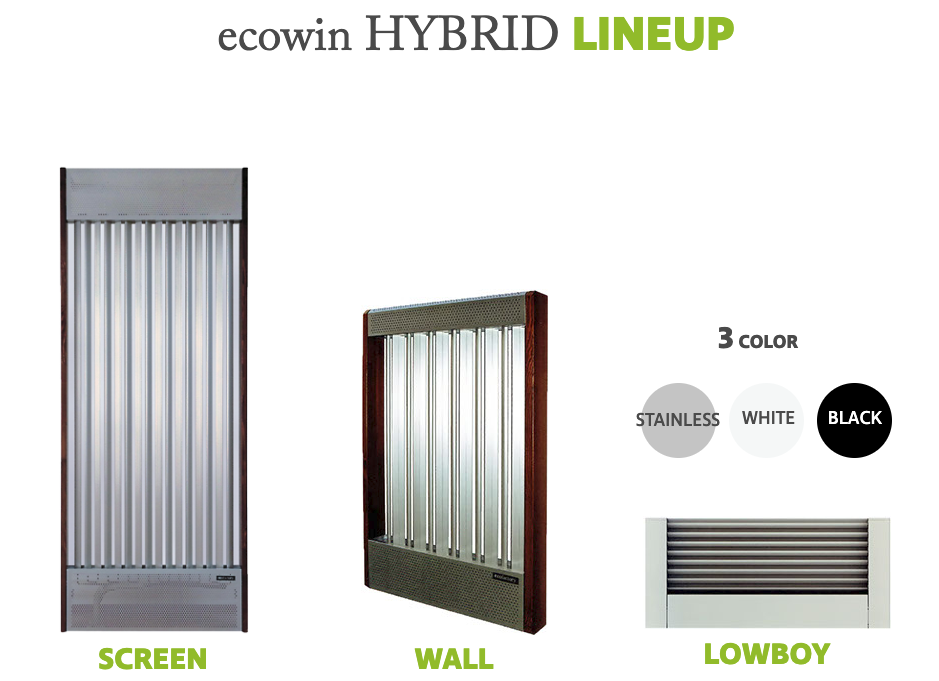

ecowin HYBRID LINEUP

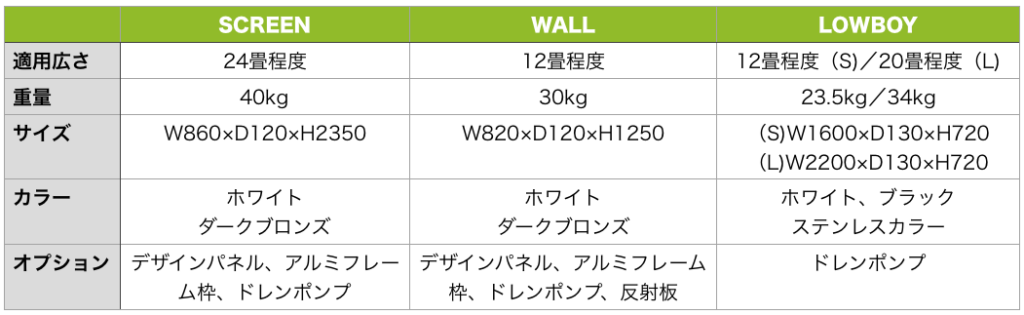

Screenタイプ(住宅用)に、アルミ枠ステンレスカラーが追加されました。

エコウィン 設置事例

ハイブリッドシステムによる効率的な熱交換により、一般的な電気式パネルヒーターと比較してランニングコストを大幅に削減出来ます。
個室や吹き抜け、大空間など、様々な場所に設置可能で個人宅、役所、集会場、保育園、介護施設、体育館、ホテルへの導入の実績も多数ございます。

エコウィン 設置事例
エコウィンの特徴
次世代空調システムがもたらす上質な快適性と独自技術

01.輻射による上質な快適性

床壁天井の温度がほぼ均一となり、夏は森林浴をしているような、冬は日向ぼっこをしているような自然で快適な雰囲気となります。

02.とても静か(無音・無風)

パネル自体は無動力のため、エアコン等のモータノイズ、風もなく無風であるため風切り音が無く、質の高い静寂性が魅力です。ホームシアターやオーディオルーム、スタジオや図書館、体育館やコンサートホールに最適です。

03.アレルギー、空気感染の抑制効果

無風で埃を巻き上げないため、新鮮空気に満たれたクリーンな空間を実現します。アレルギーや、空気感染のリスクを軽減し、健康的な環境を造り出します。体育館、保育園、老人ホーム、健康施設、病院、クリーンルームにも最適です。

04.冷暖房能力が高い

輻射に特化した独自技術により、1台で約40m2(24帖)の広さを冷暖房します。
(※次世代省エネ基準を満たした空間の場合)

05.消費電力と基本料金が安い

体感に直接作用する為、従来空調と比較し、33%の省エネ効果を実現!(熊本県立大学細井研究室)デマンドを抑えるので、月々の基本料金も抑える事が可能です。

06.安全性

低温輻射(45℃~50℃程度)なので、ヤケドの心配がなく、お子様からお年寄りまで安心してお使い頂けます。発熱部は円筒形であり怪我の心配もありません。

07.タイマー運転が可能

エアコンの電源を入れてからの立上りが早く、タイマー運転が可能なため、エコウィンを使用しない時間帯のランニングコストを削減します。深夜電力利用でエネルギー需給にも貢献。

08.自由な設置場所

パーツ毎に搬入して組み立てが可能なので、エレベーターや狭い場所でも搬入及び設置を行う事が可能です。リノベーションやリフォーム等、搬入経路への柔軟な対応が可能です。

09.リサイクルが容易なアルミ製

腐食に強く長寿命、熱伝導率と熱効率が高いアルミ製。軽量で強度があり、地震にも安全で、搬入設置コストを大幅に削減、リサイクルも容易であり地球にも人にも優しいシステムです。

10.吹き抜け大空間空調に注

人の居るところを快適に冷暖房する局所冷暖房に効果的です。上下の温度むらが少ないので吹き抜け空間、アトリウム空間、更には大空間へと、その領域は無限に広がります。

エコウィンQ&A

特にメーカーの制限は設けておりません。業務用につきましては、別途お問合せください。
ecowin冷温水タイプ:冷房時に結露をドレン配⽔することでなりゆき除湿が可能ですが制御はできません。また加湿能⼒はありません。 ecowinHYBRID:エアコンに準じた動きになります。除湿は可能ですがエアコン同様湿度調整はできません。
他社は冷温水タイプのみとなります。エアコンと組合せでご利用できる輻射パネルはエコウィンHYBRIDのみとなります。その為、初期の工期費⽤が安く、メンテナンスがし易いので保守費も節約できます。 さらに体育館のような天井が高い大空間では、空調の対象エリアを限定することができ、イニシャルコストとランニングコストを大幅に削減できます。
ドレン配管を通して重⼒で外部に排出します。ドレン配管がない場合はドレンポンプでドレンアップして排出させることもできます。
どんな施設でも使⽤いただけます。特に⼾建て住宅から介護施設、保育園、幼稚園、事務所、体育館やホール等の大空間にも導入頂いております。
実際のご家庭でのご利用実績ですが、夏場ピーク時に24時間運転で、1日7kw/hの消費電力ですので、おおよそ1日当たり154円です。30日間でおよそ4620円となります。※ご利用頂くエアコン能力、地域・電力会社により異なる場合。
対応可能です。特にエコウィンハイブリッドは、今お使いのエアコンに接続してご利用が可能です。工事も約半日で設置可能。その日から快適&省エネの空調効果を得ることが出来ます。床暖房のような大がかりな工事は無用です。エコウィンハイブリッドが床も含めた空間全体を温度ムラ無く温めてくれます。※既設エアコンに接続する場合は、事前にご相談ください。5年以内の機器が理想です。
事業者様につきましては、リース及びビジネスクレジットでの導入も可能です。 詳しくはお問合せください。

弊社事務所、弊社パートナー様、メーカーのショールームが全国各地にございます。地域により異なりますので、お問合せください。
